Alarm Module, (Vehicle Antitheft)

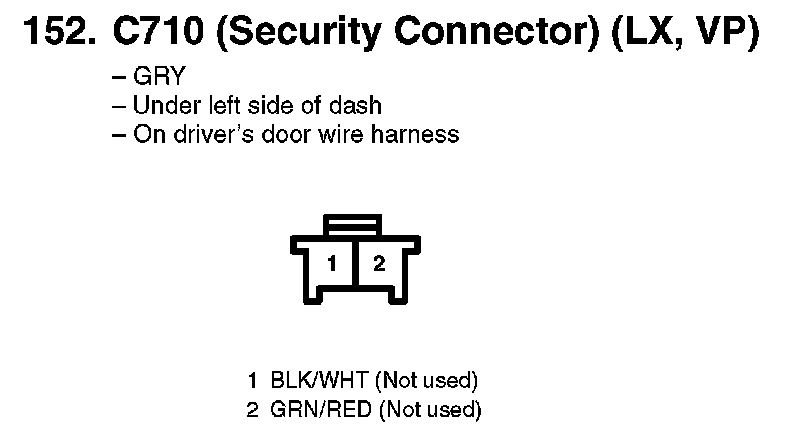

152. C710 (Security Connector) (LX, VP):

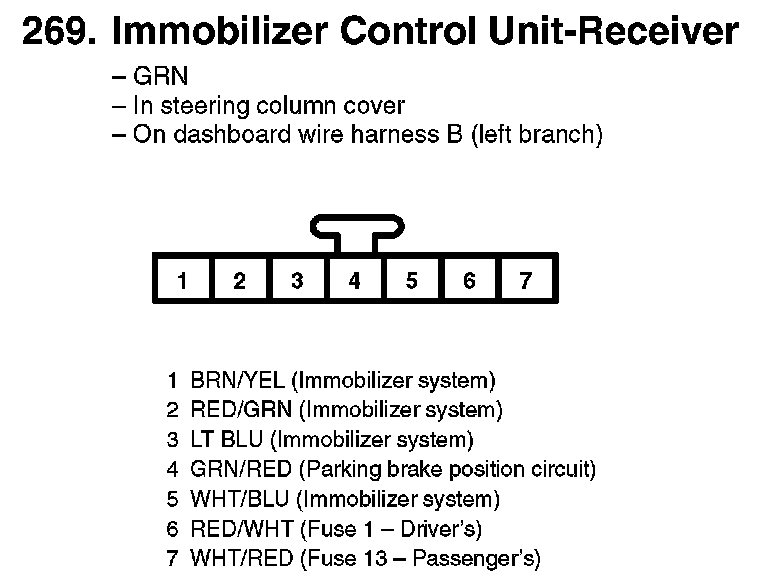

269. Immobilizer Control Unit-Receiver:

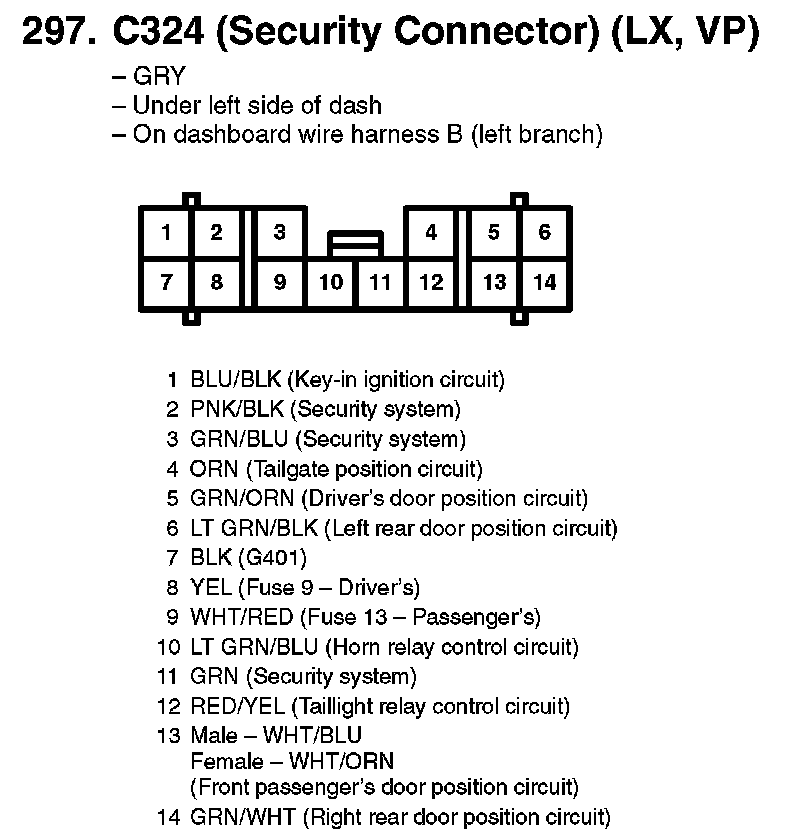

297. C324 (Security Connector) (LX, VP):

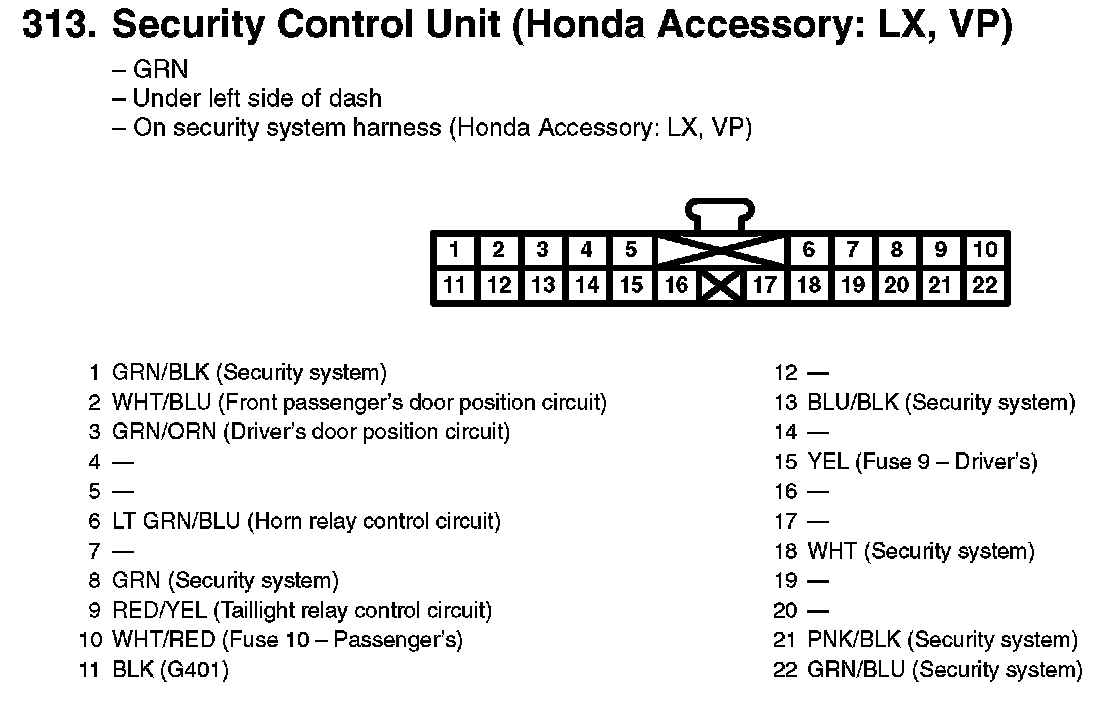

313. Security Control Unit (Honda Accessory: LX, VP):

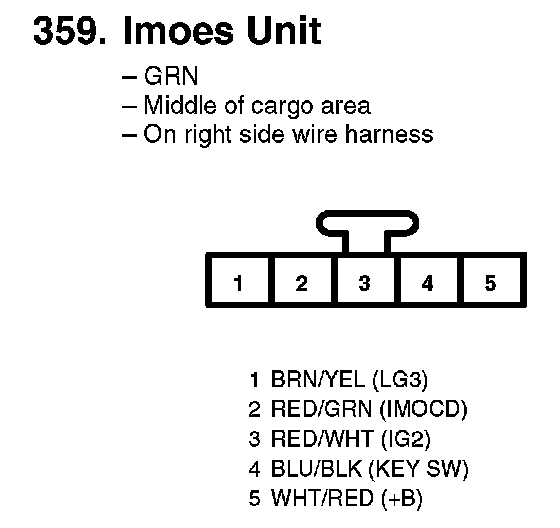

359. Imoes Unit:
