Home >> Honda >> 2008 >> Accord L4-2.4L >> Repair and Diagnosis >> Diagrams >> Connector Views >> Navigation System >> Navigation Module

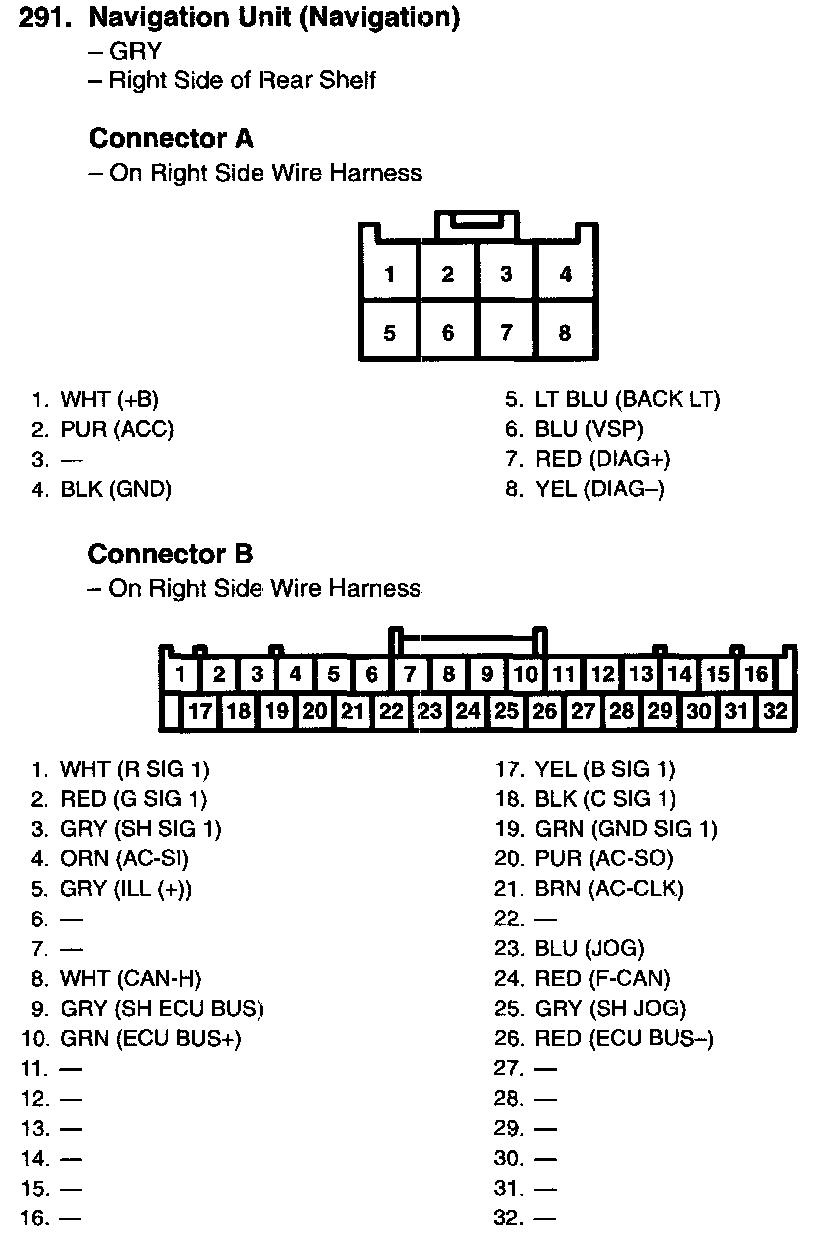

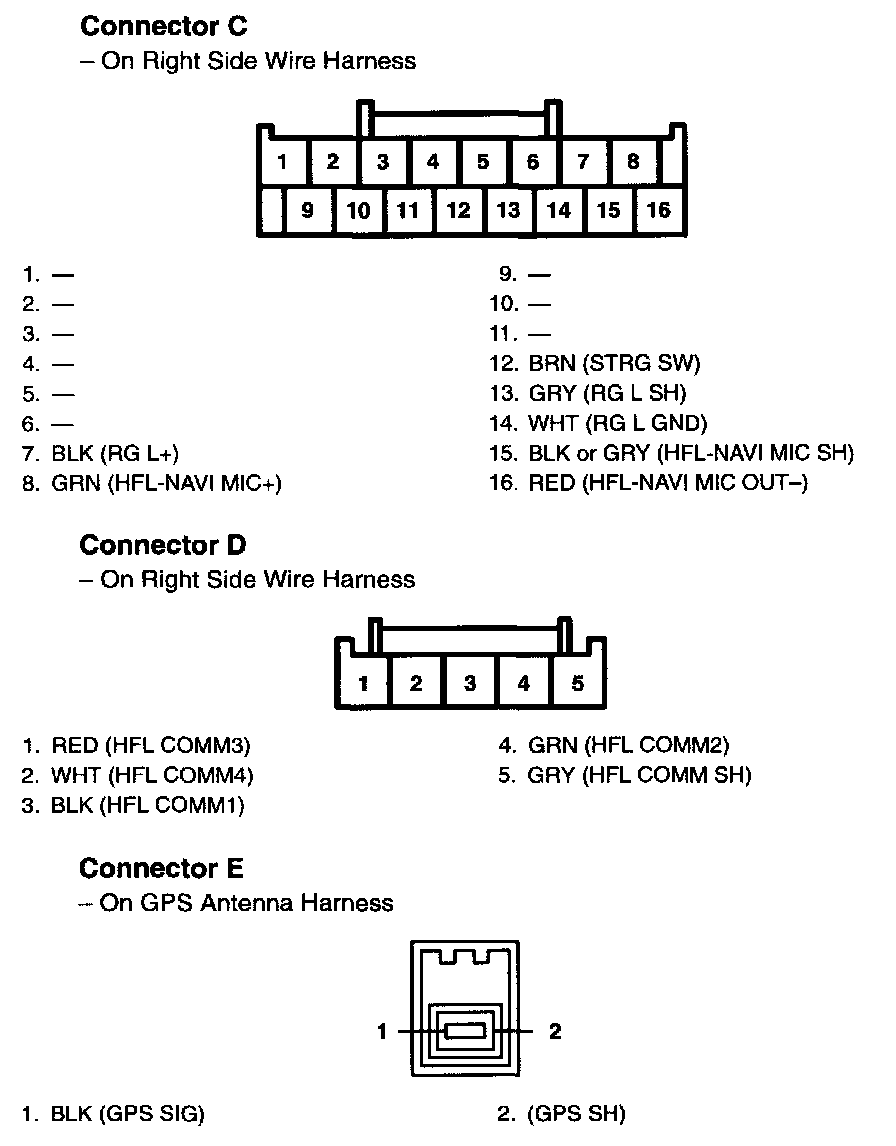

Navigation Module

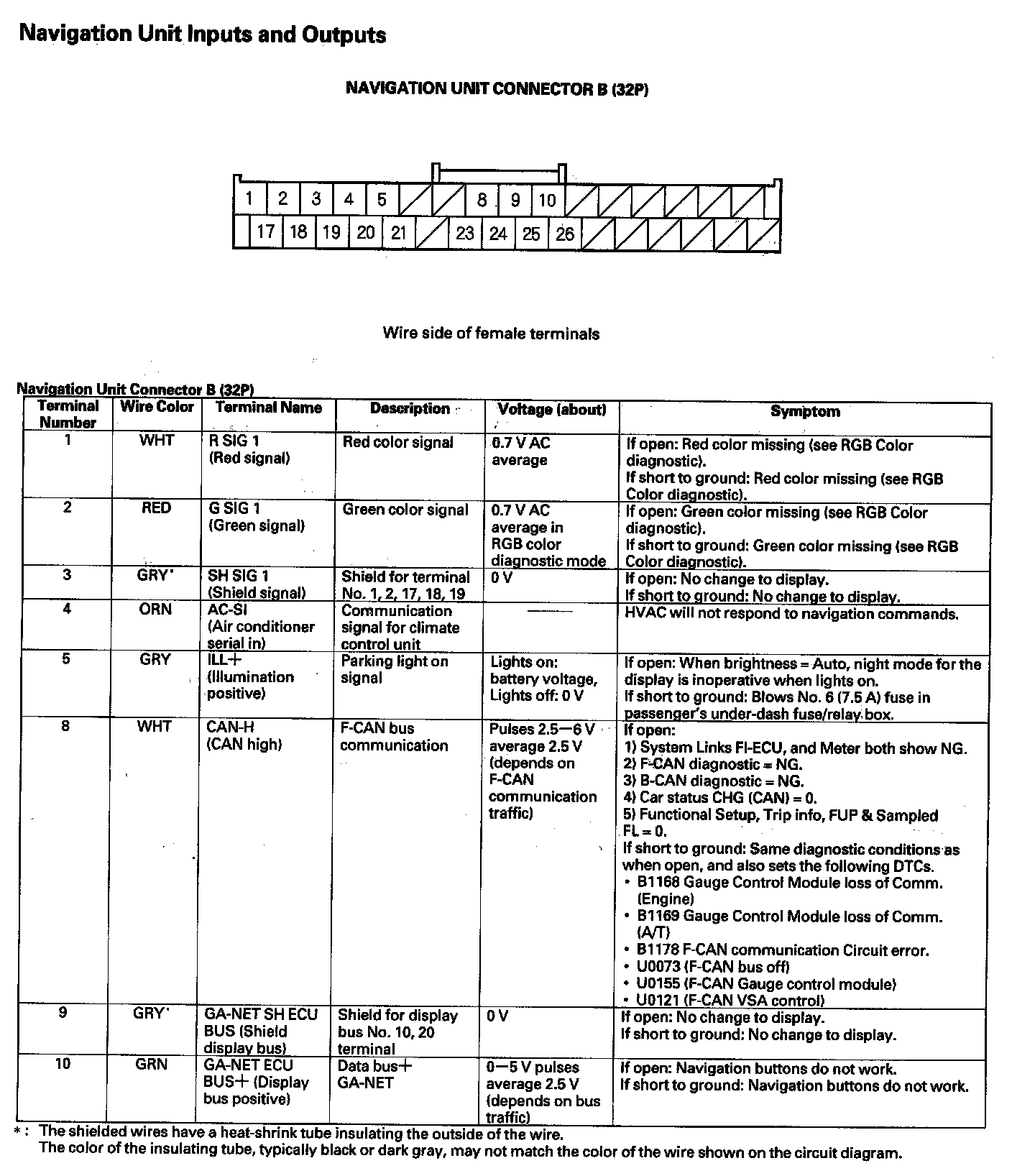

Navigation Unit Inputs And Outputs (Part 1):

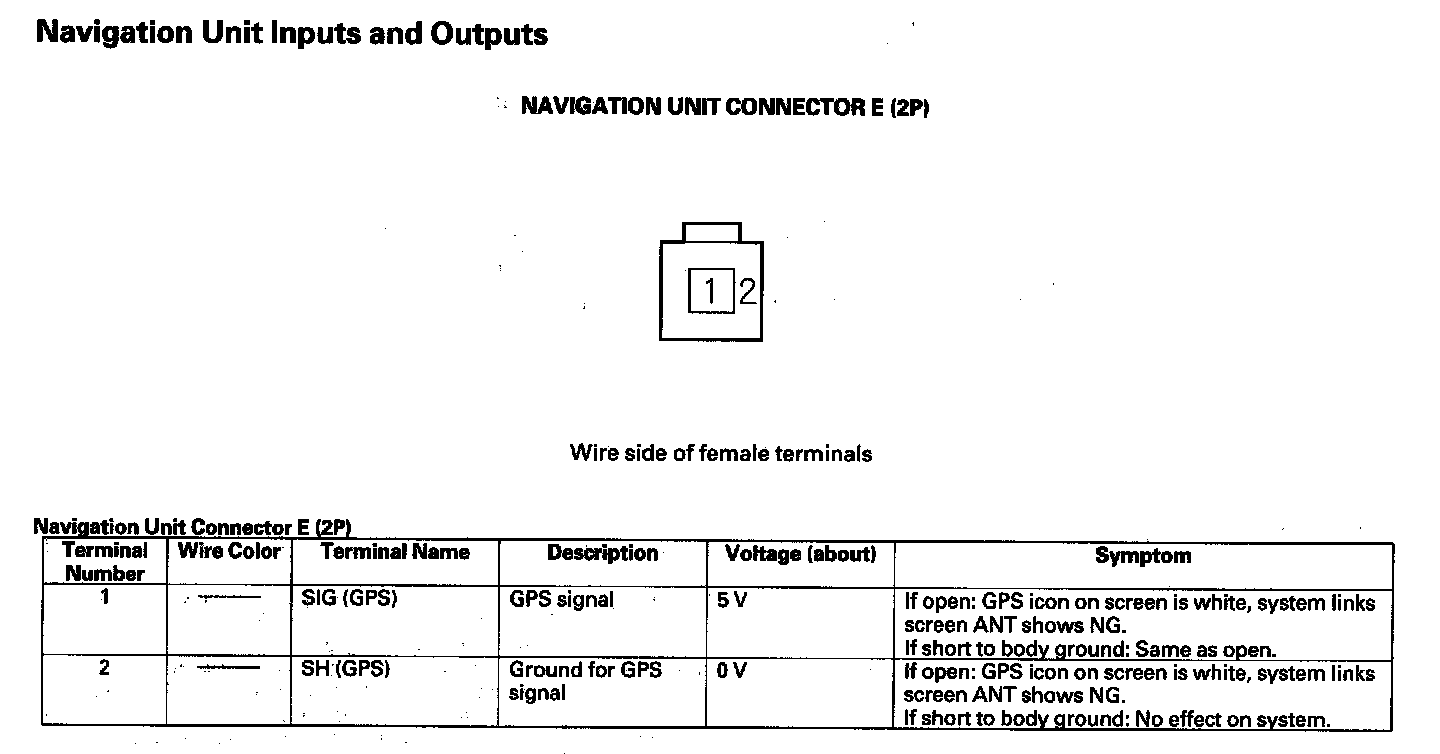

Navigation Unit Inputs And Outputs (Part 2):

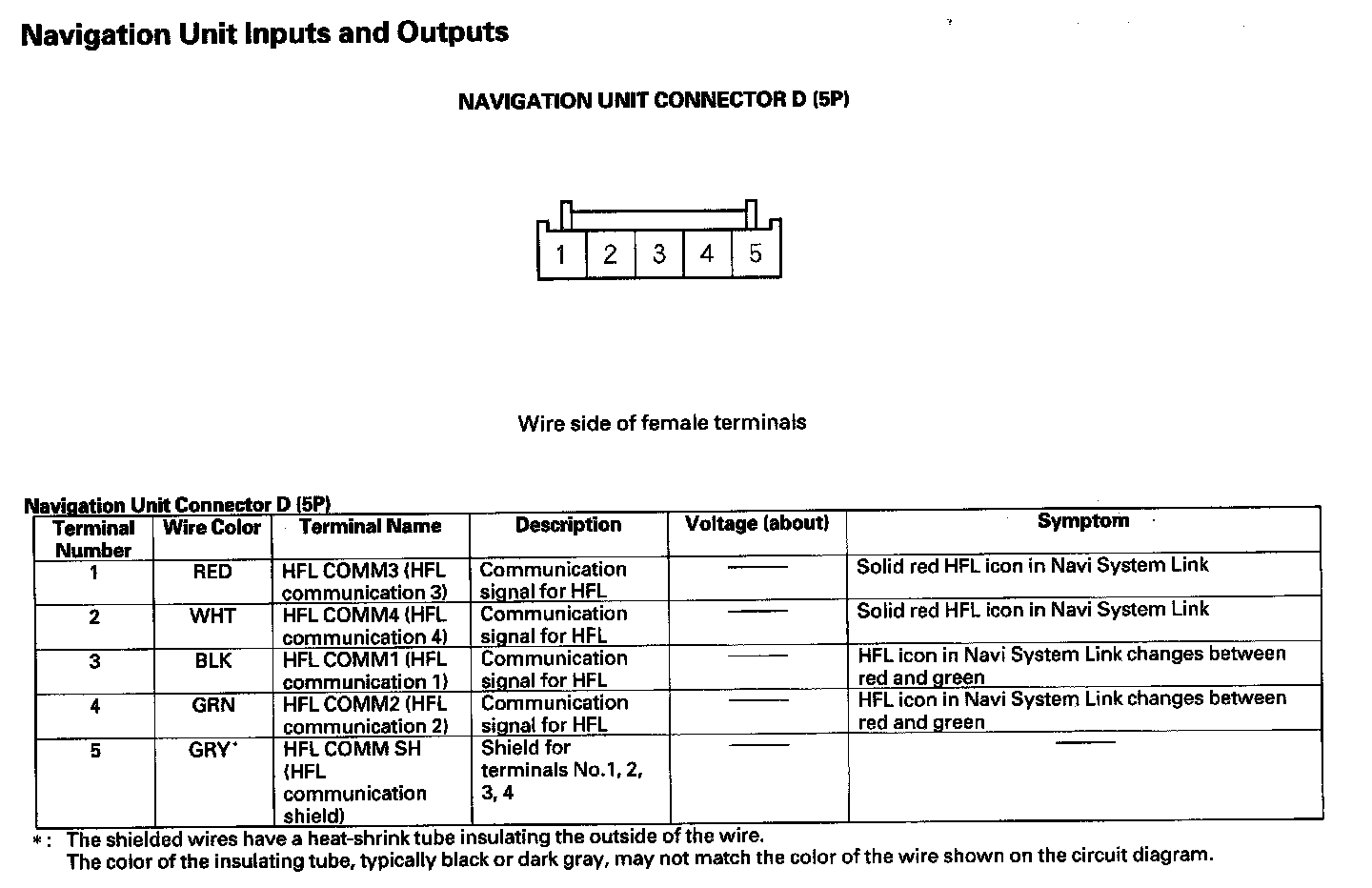

Navigation Unit Inputs And Outputs (Part 3):

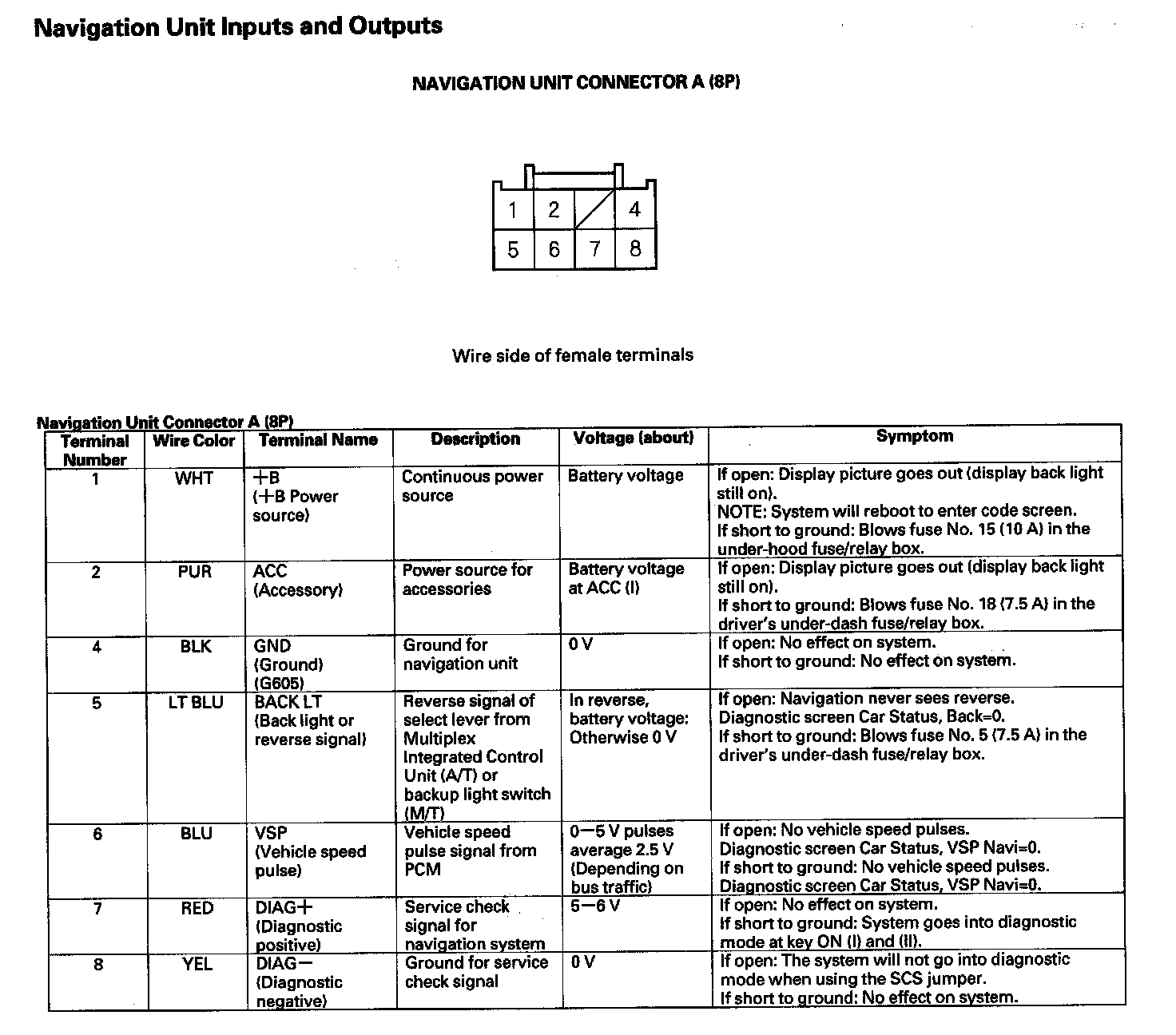

Navigation Unit Inputs And Outputs (Part 4):

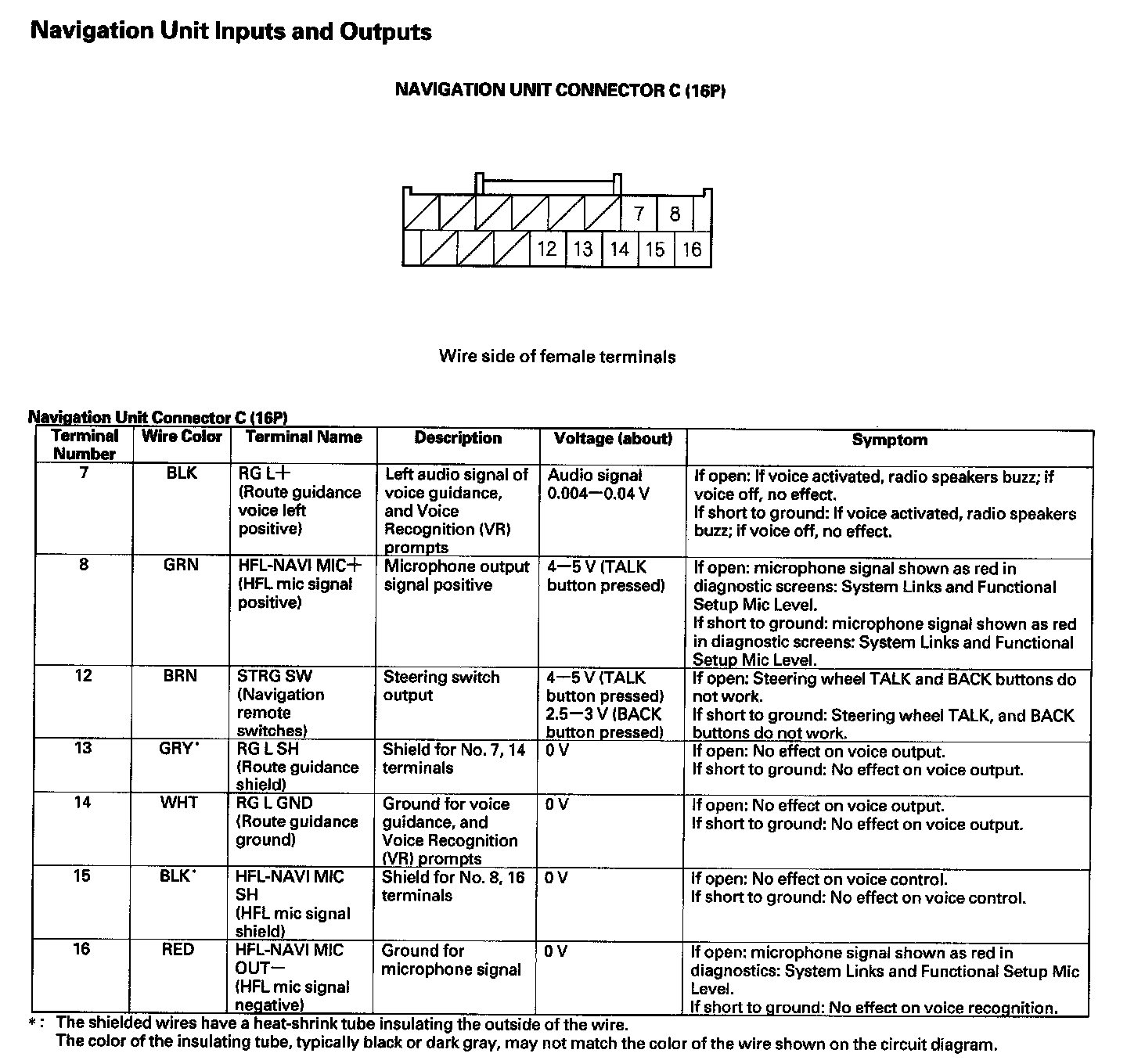

Navigation Unit Inputs And Outputs (Part 5):

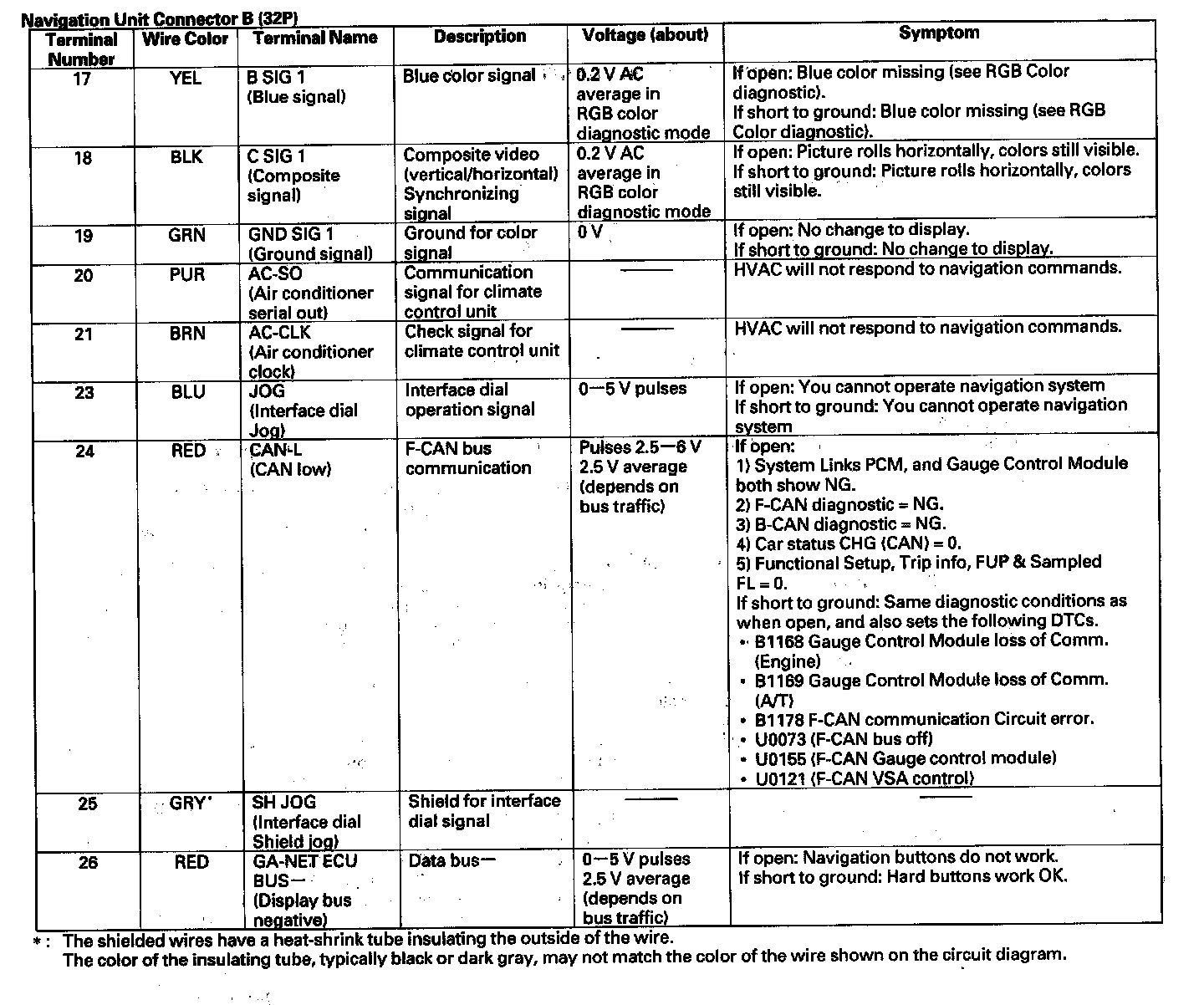

Navigation Unit Inputs And Outputs (Part 6):
