Steering Control Module



Component Connector End Views - Continued

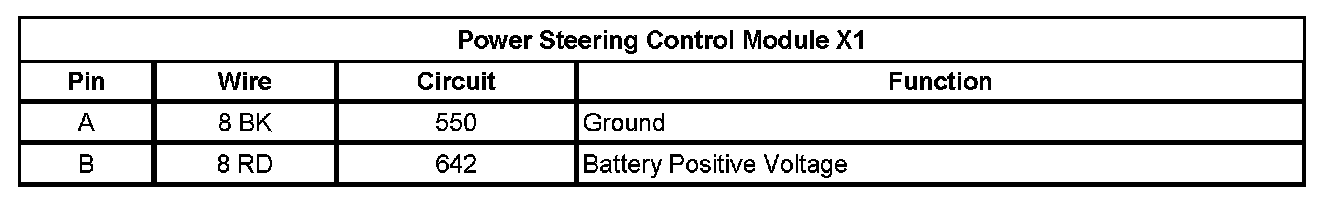

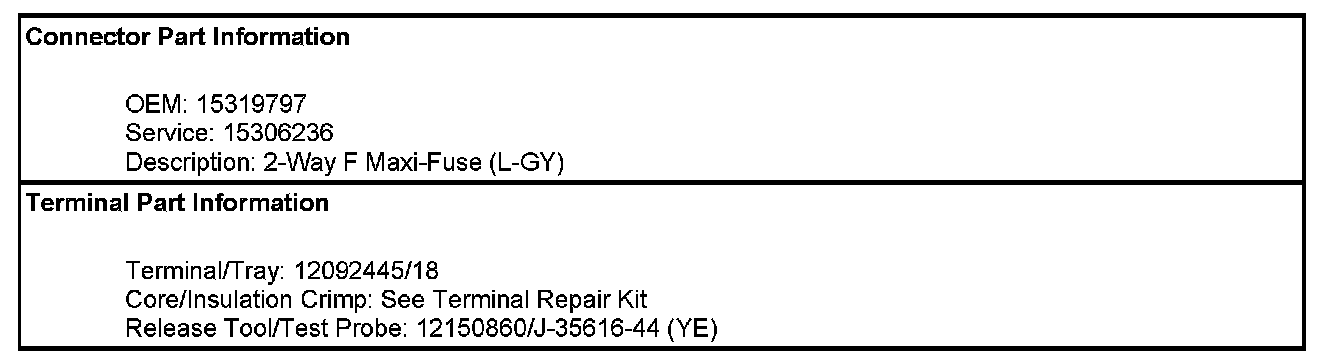

Power Steering Control Module X1

Power Steering Control Module - C1:

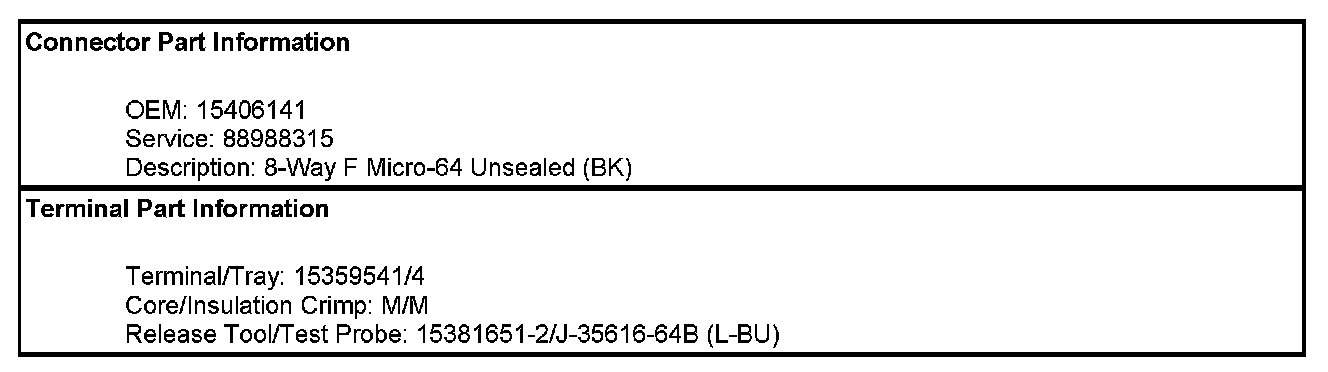

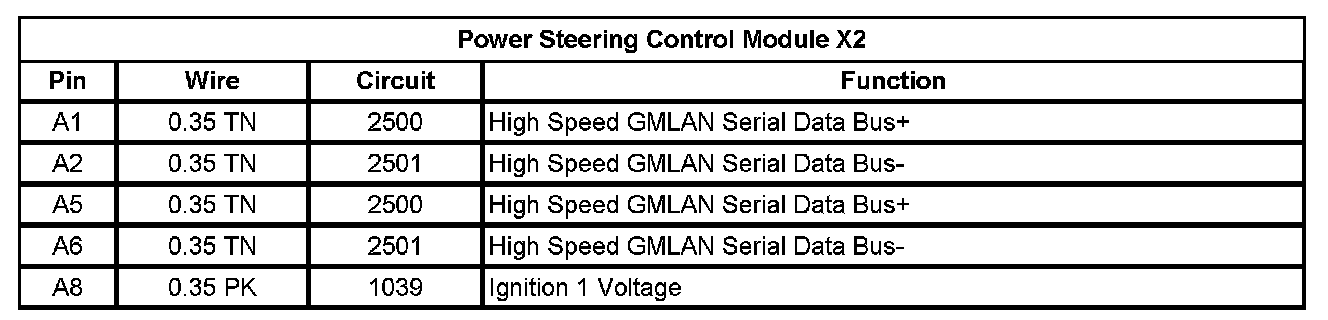

Power Steering Control Module X2

Power Steering Control Module - C2:

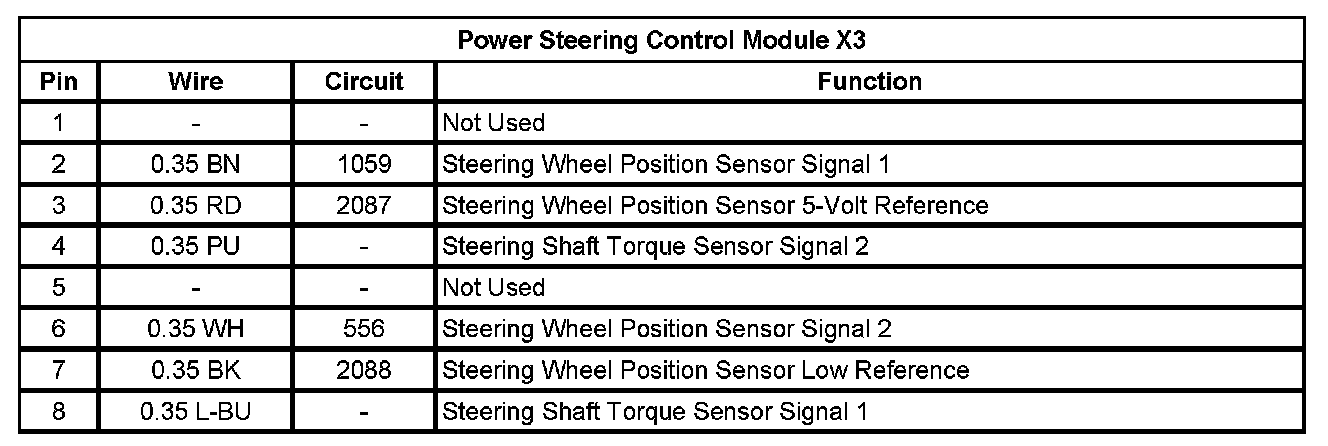

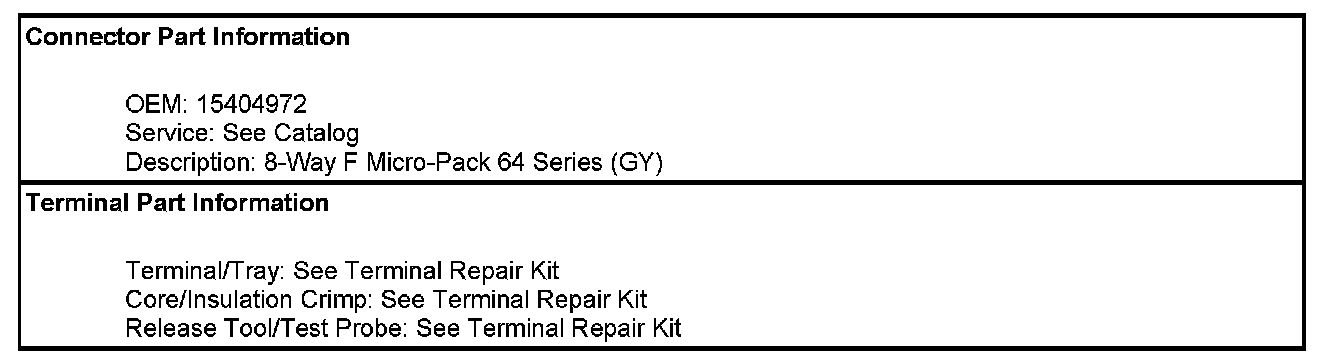

Power Steering Control Module X3

Power Steering Control Module - C2:
