Steering Control Module

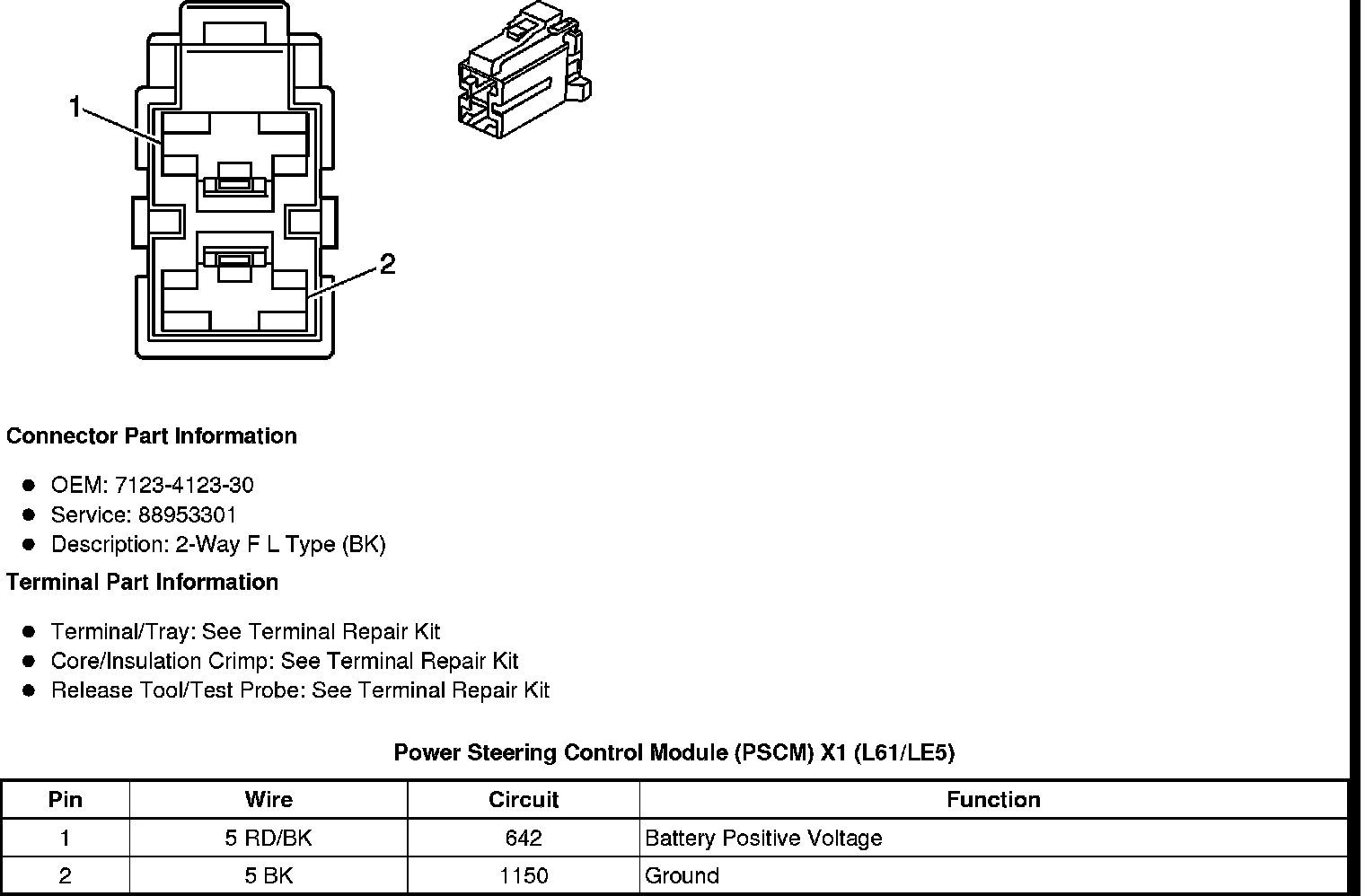

Power Steering Control Module (PSCM) X1 (L61/LE5)

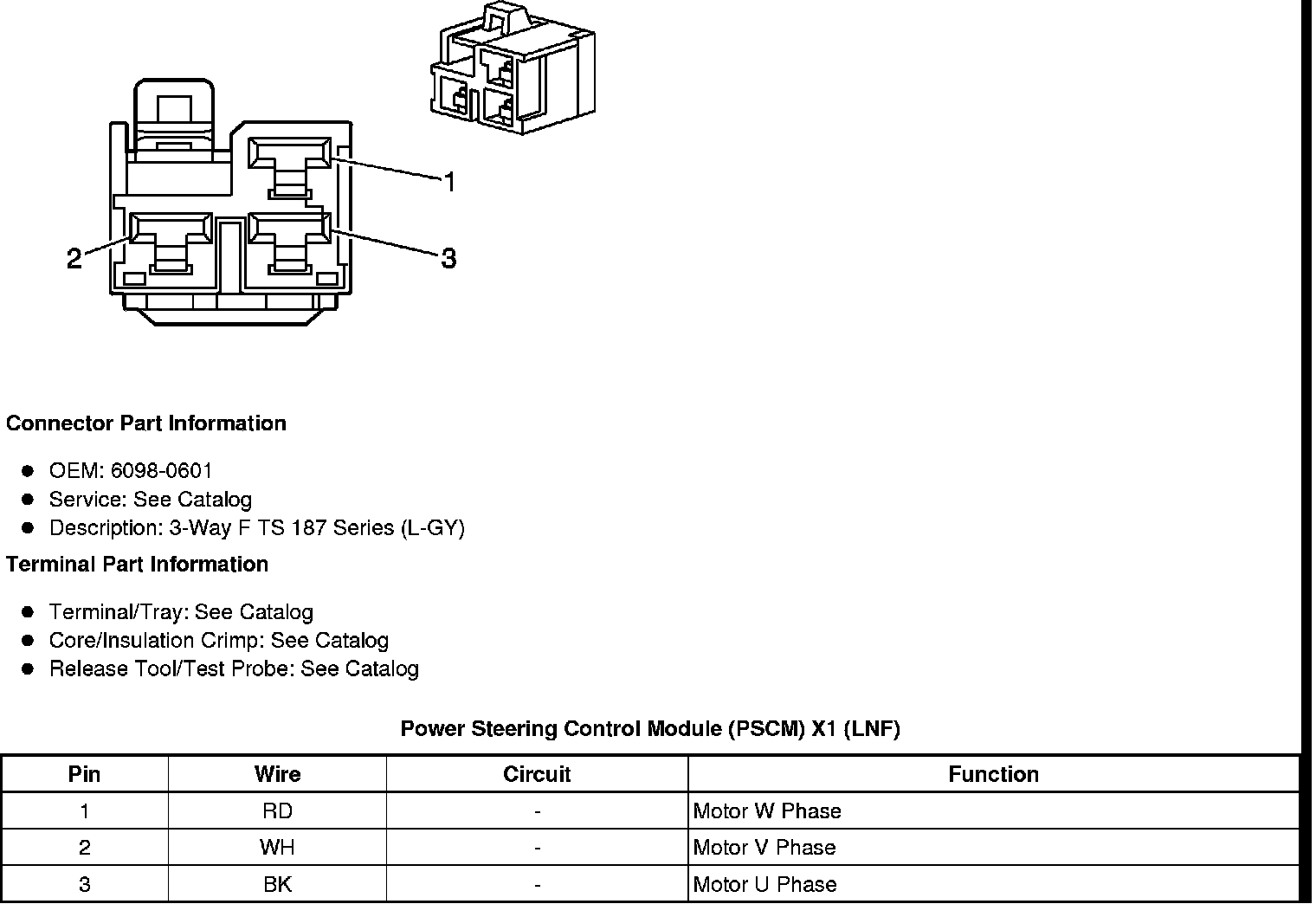

Power Steering Control Module (PSCM) X1 (LNF)

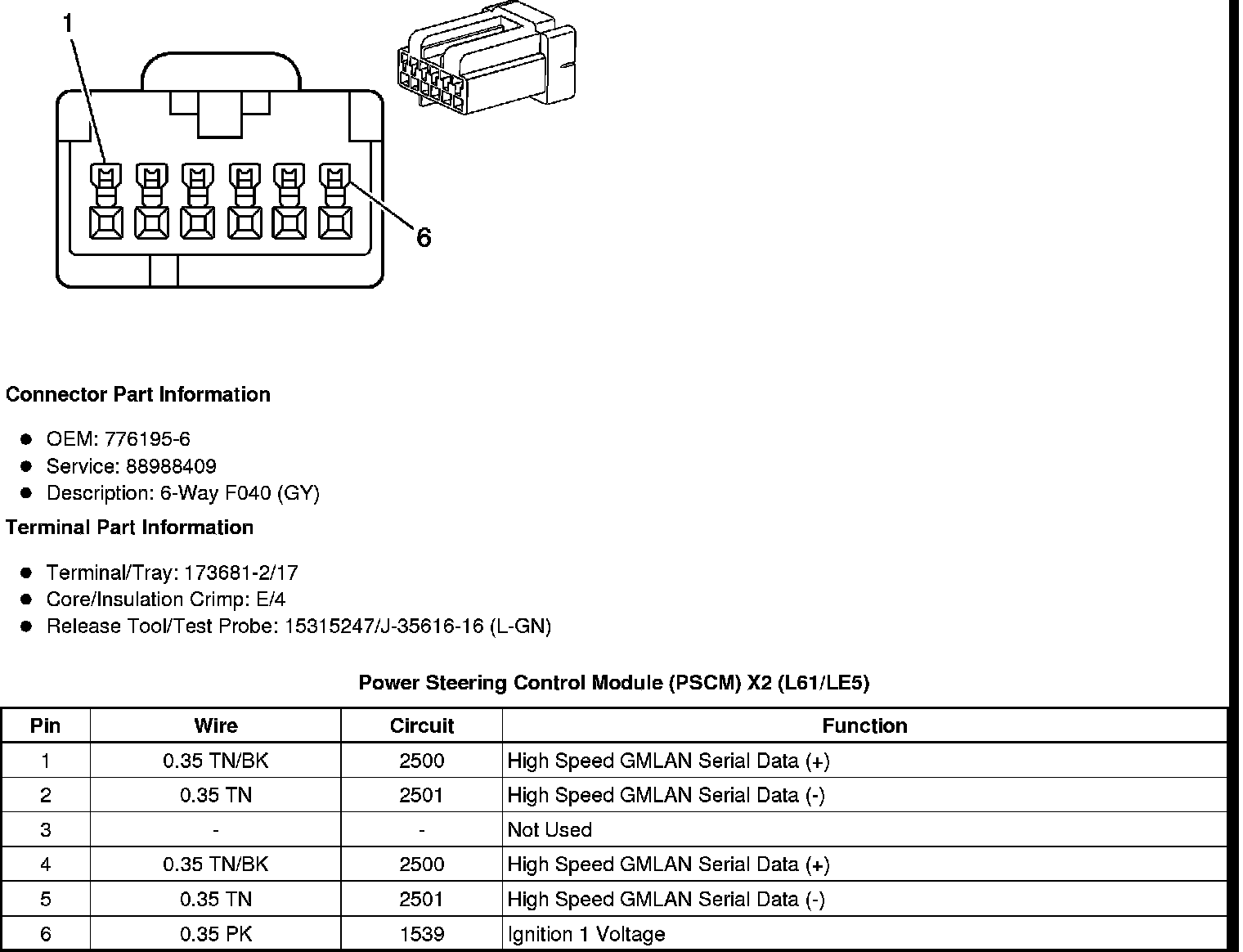

Power Steering Control Module (PSCM) X2 (L61/LE5)

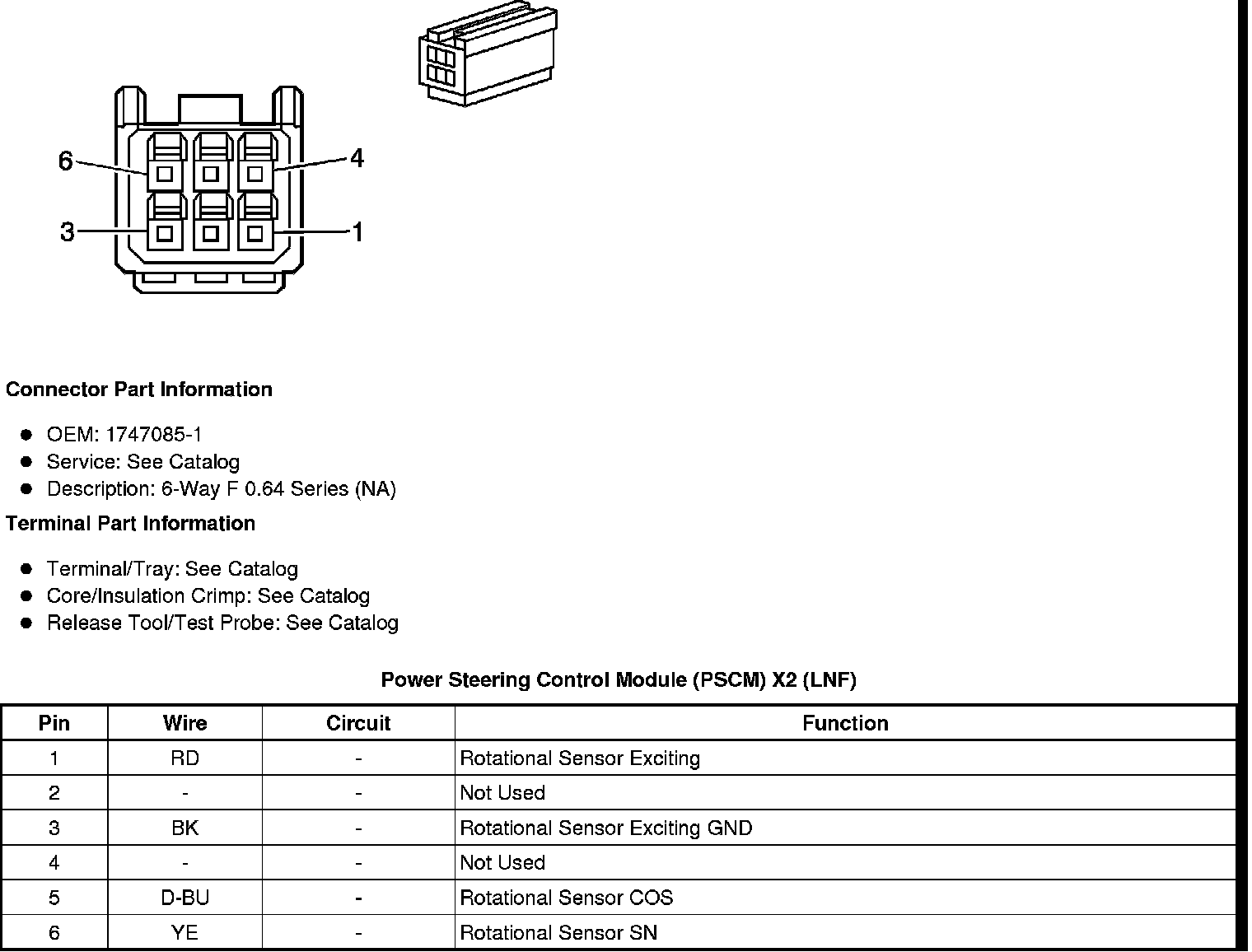

Power Steering Control Module (PSCM) X2 (LNF)

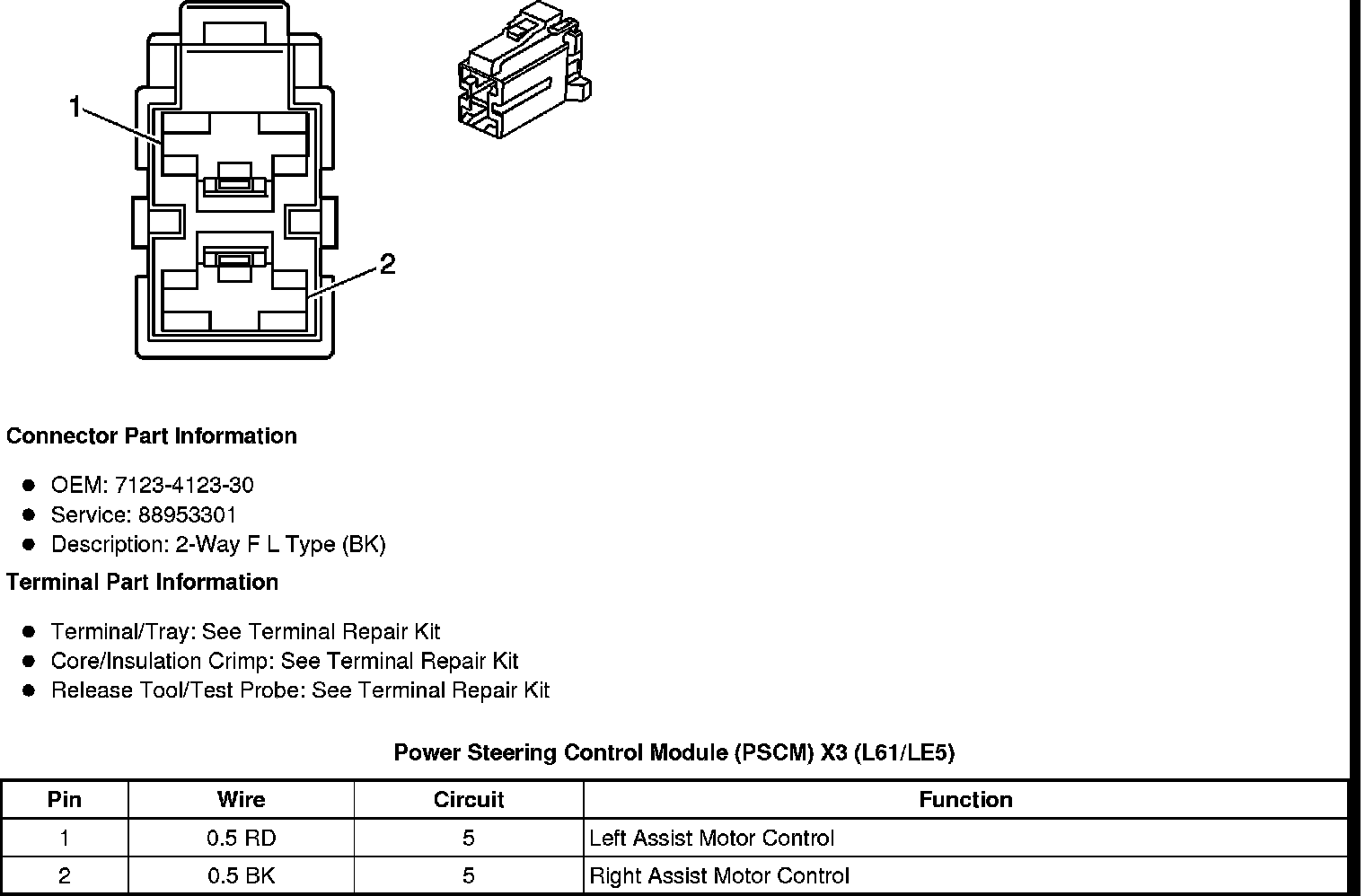

Power Steering Control Module (PSCM) X3 (L61/LE5)

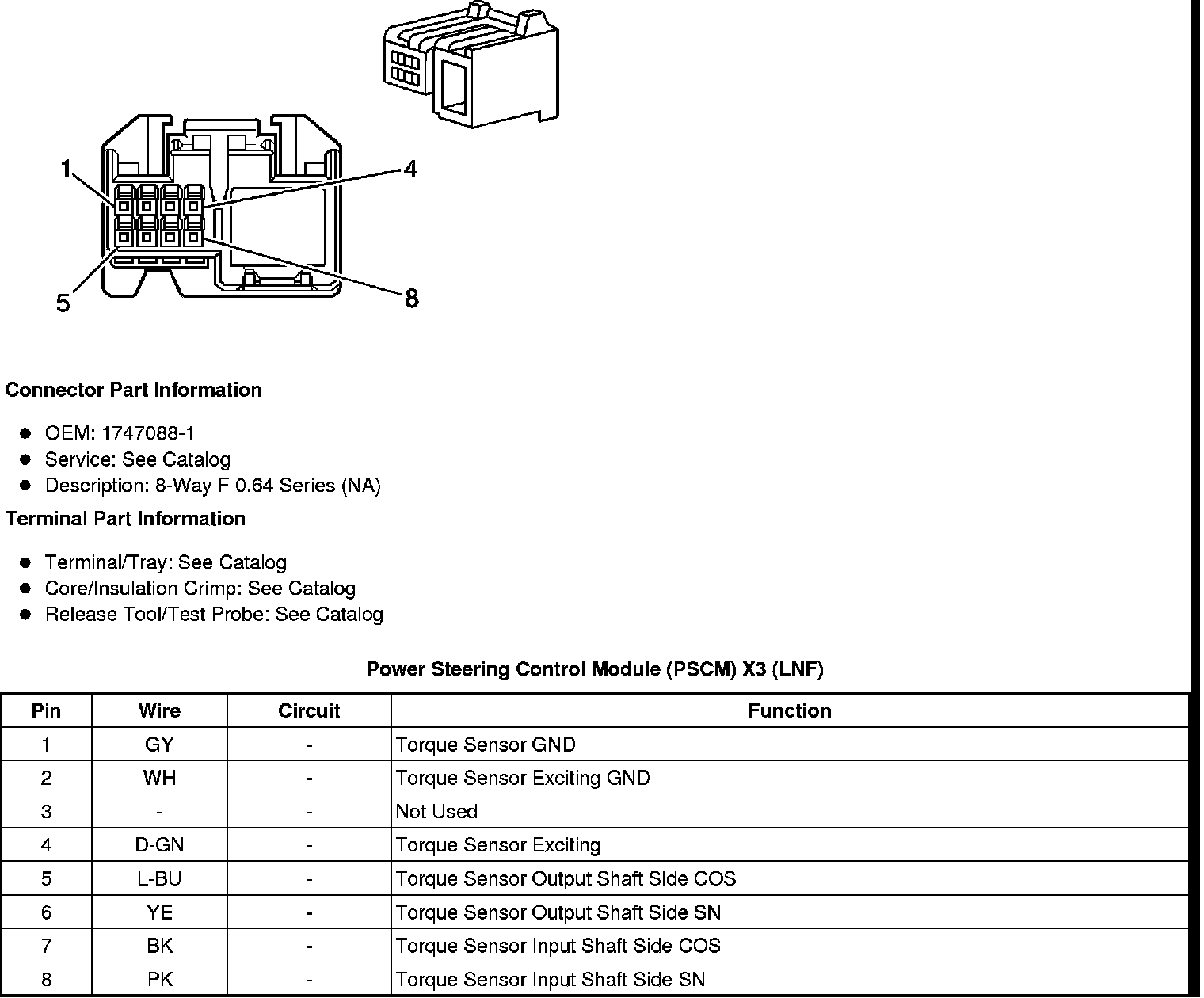

Power Steering Control Module (PSCM) X3 (LNF)

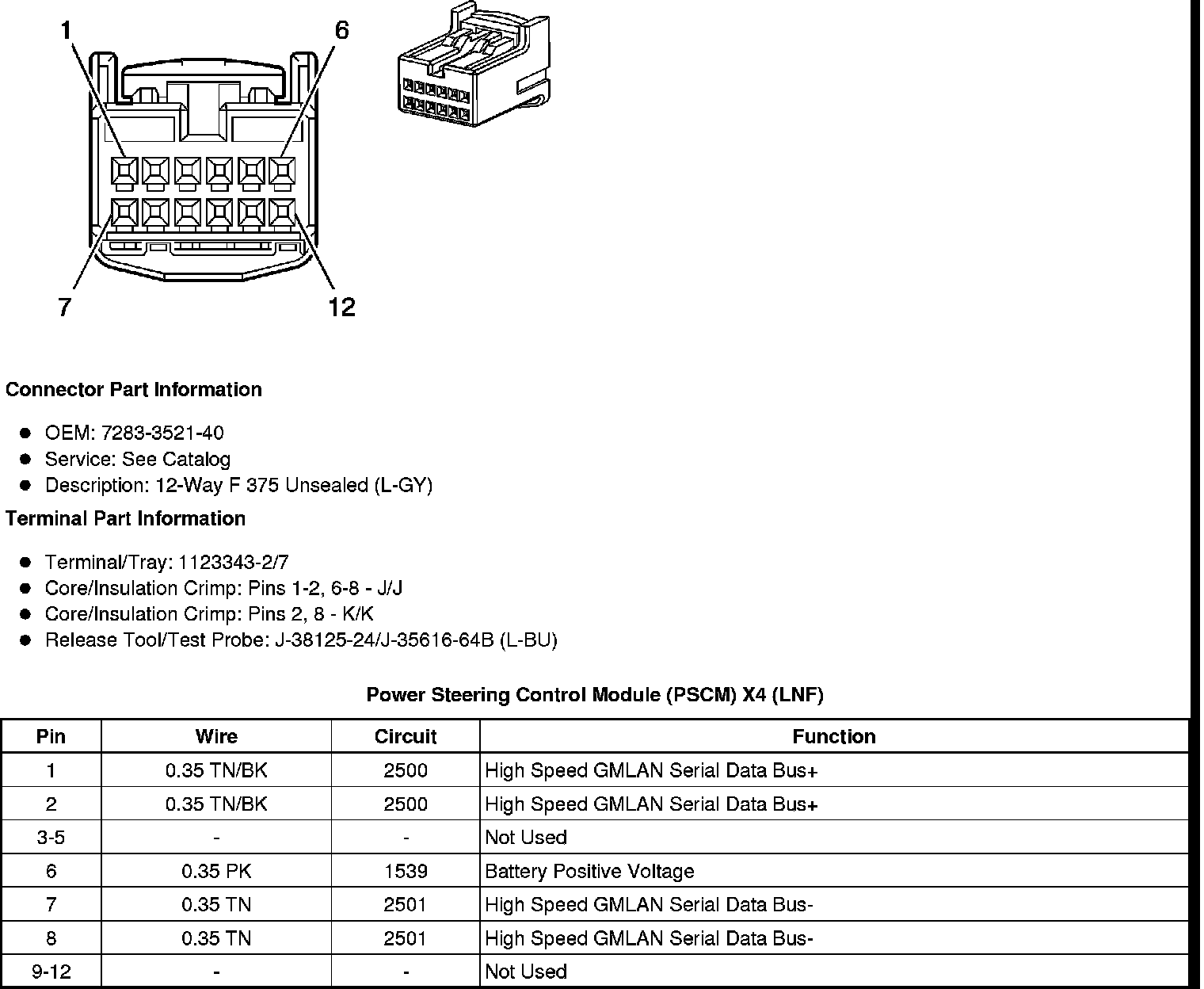

Power Steering Control Module (PSCM) X4 (LNF)

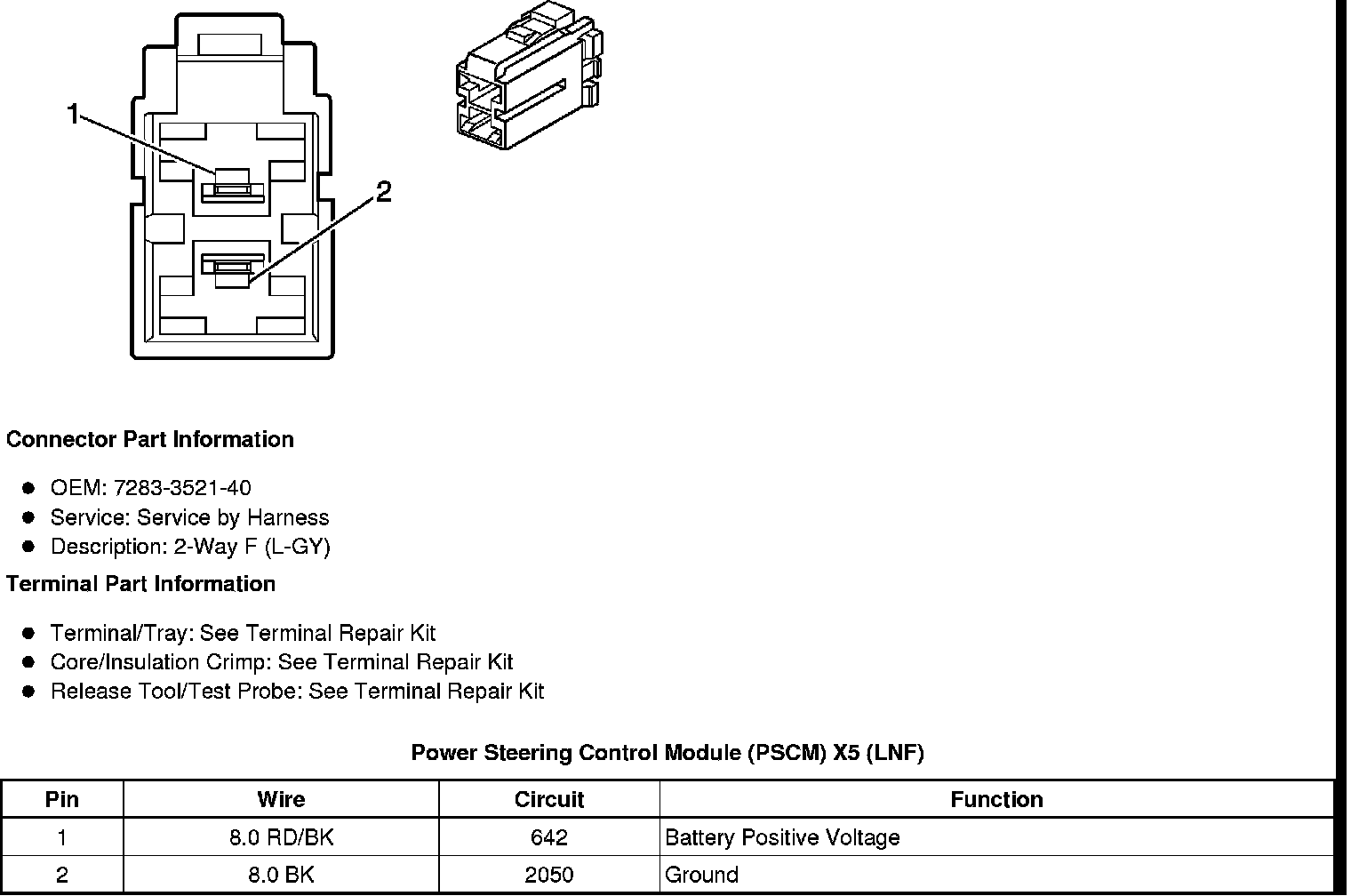

Power Steering Control Module (PSCM) X5 (LNF)
