Air Bag Control Module



Component Connector End Views

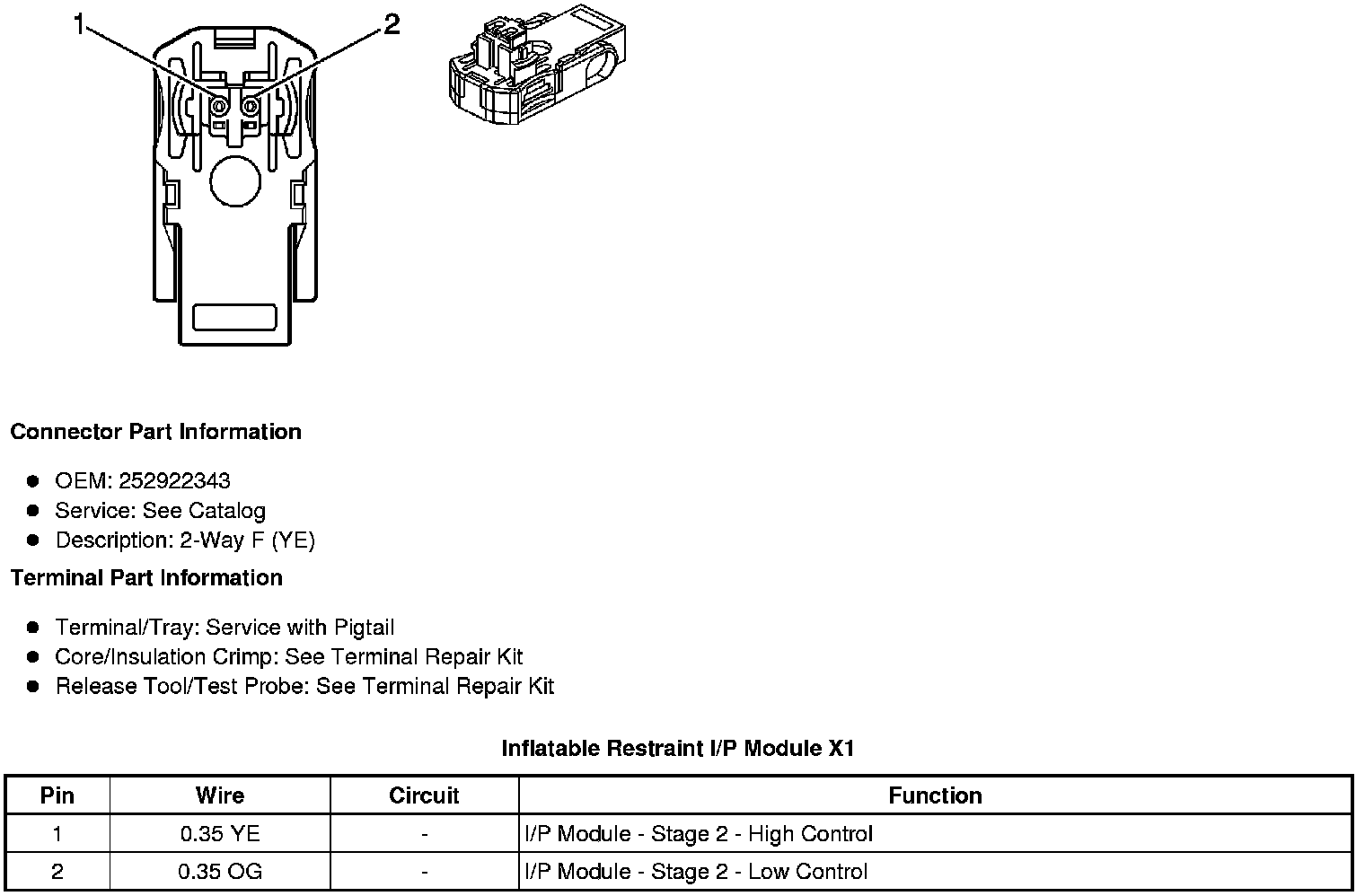

Inflatable Restraint I/P Module X1

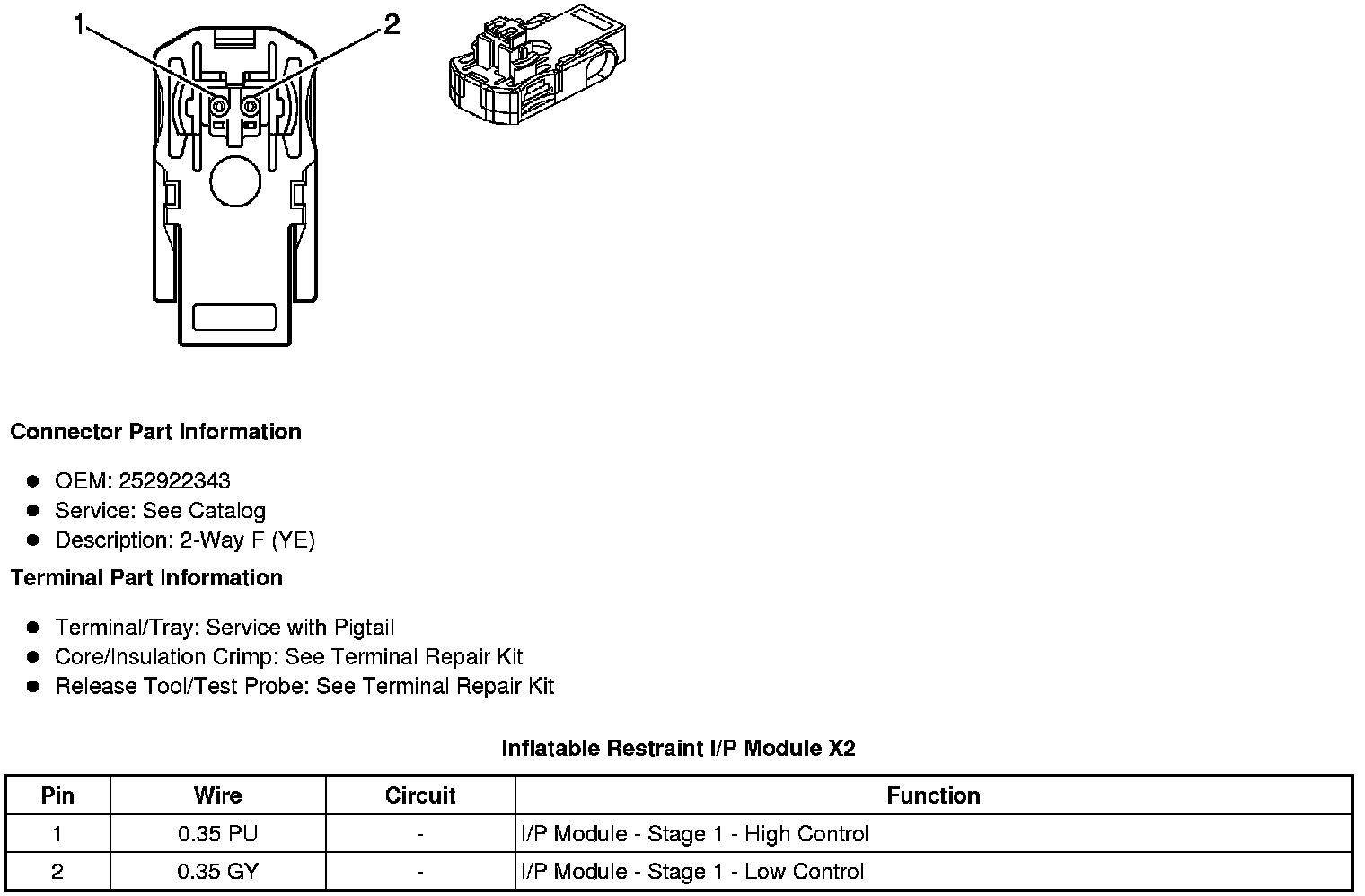

Inflatable Restraint I/P Module X2

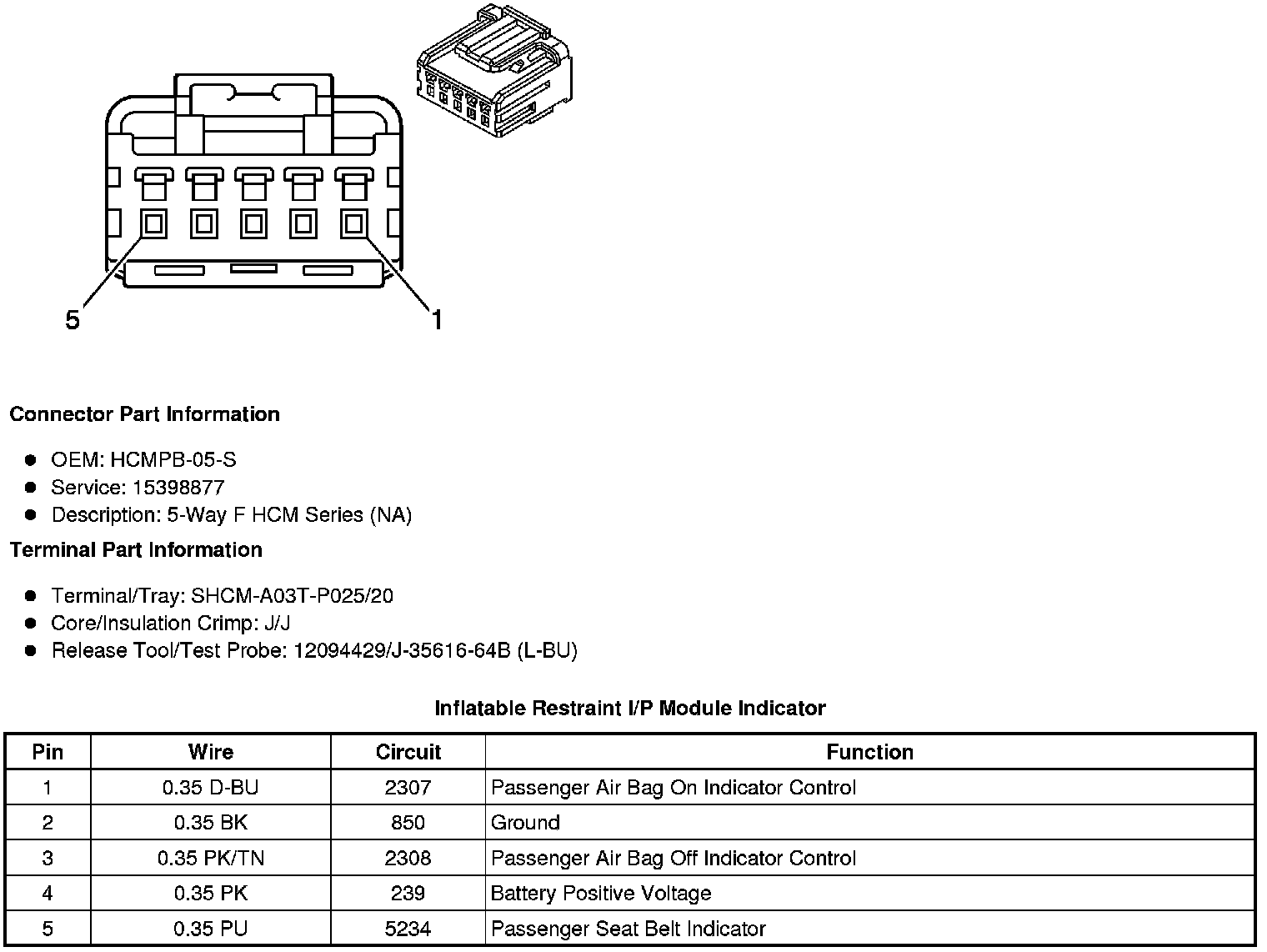

Inflatable Restraint I/P Module Indicator

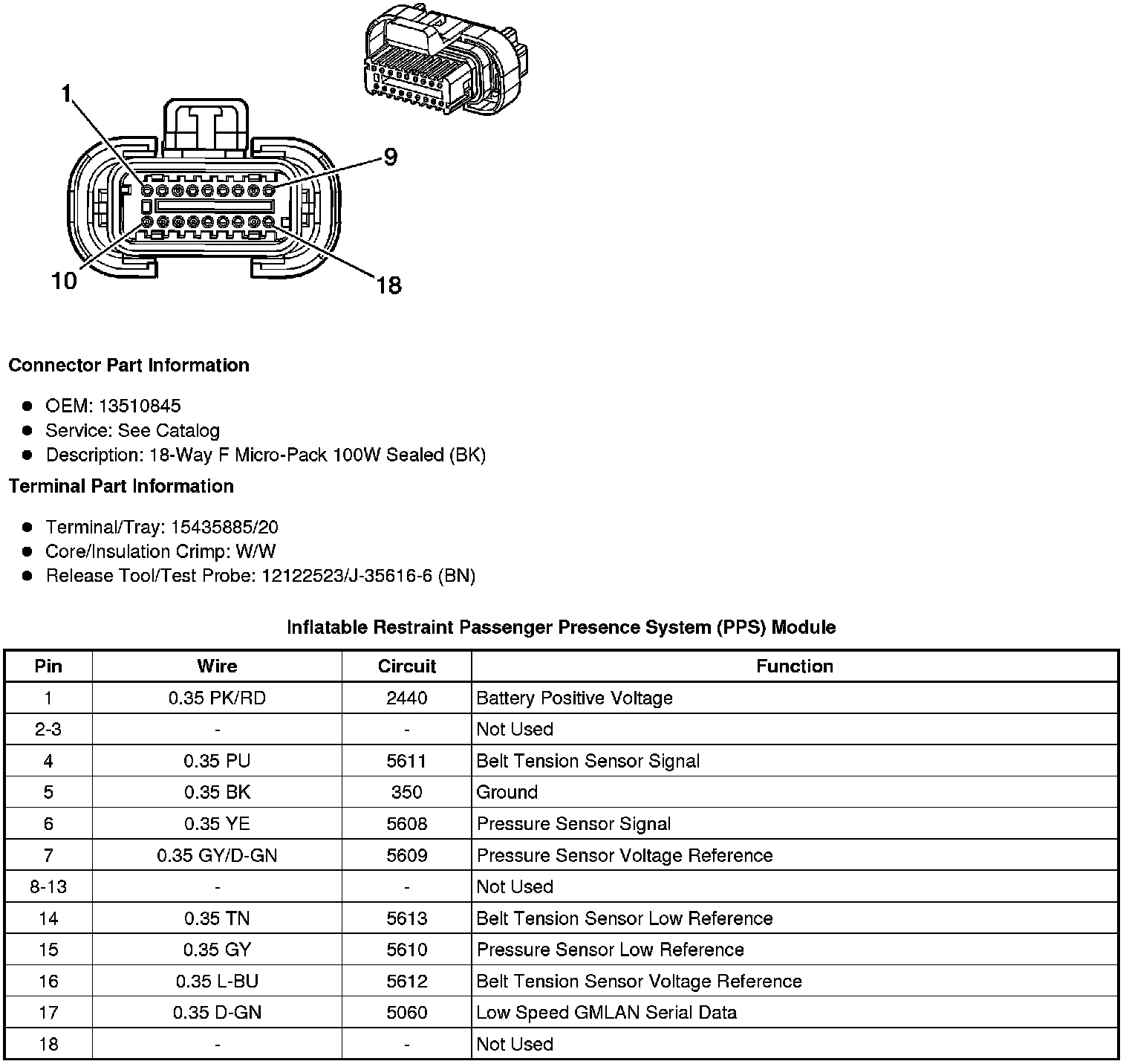

Inflatable Restraint Passenger Presence System (PPS) Module

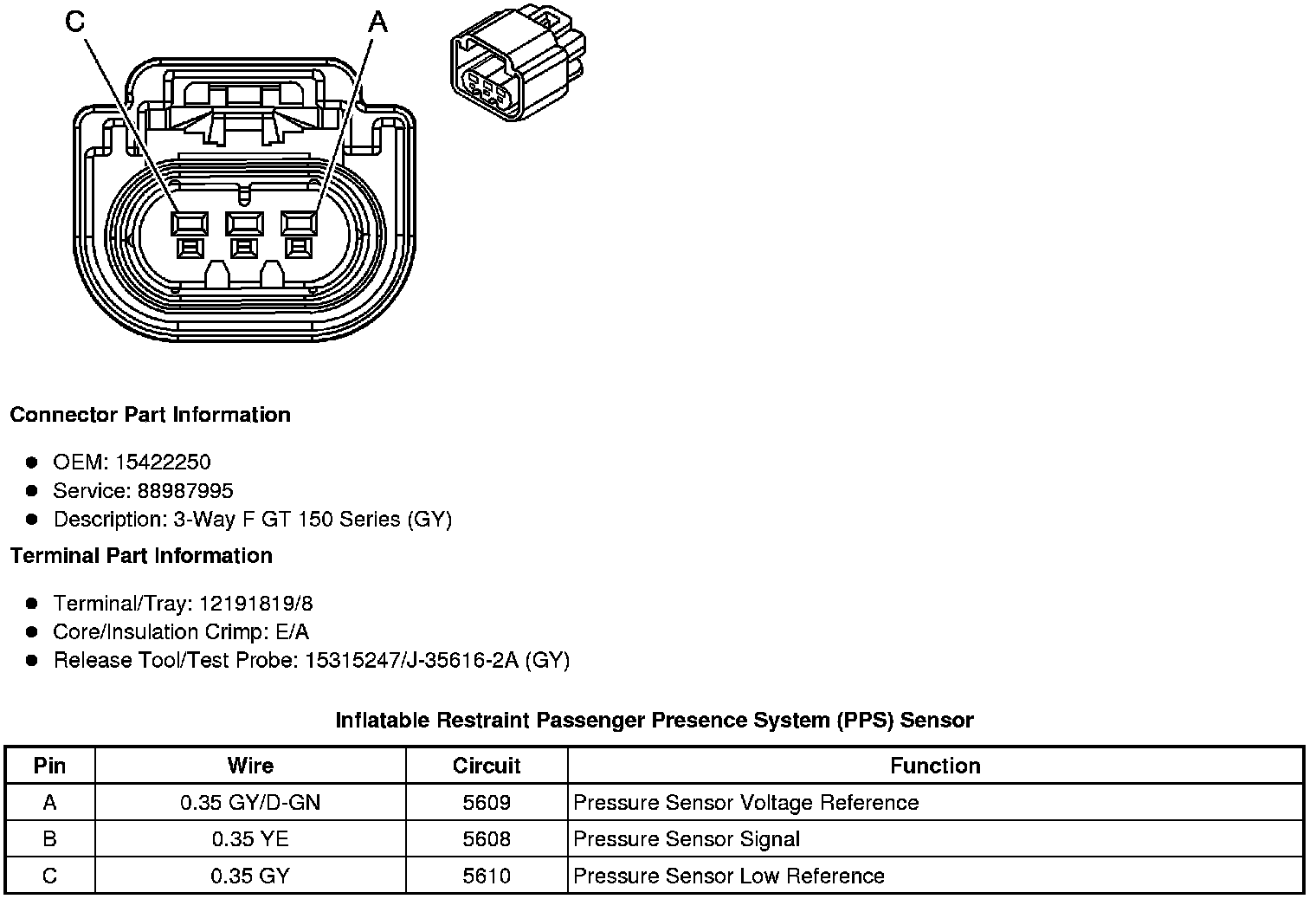

Inflatable Restraint Passenger Presence System (PPS) Sensor
