Seat Position Sensor




Component Connector End Views

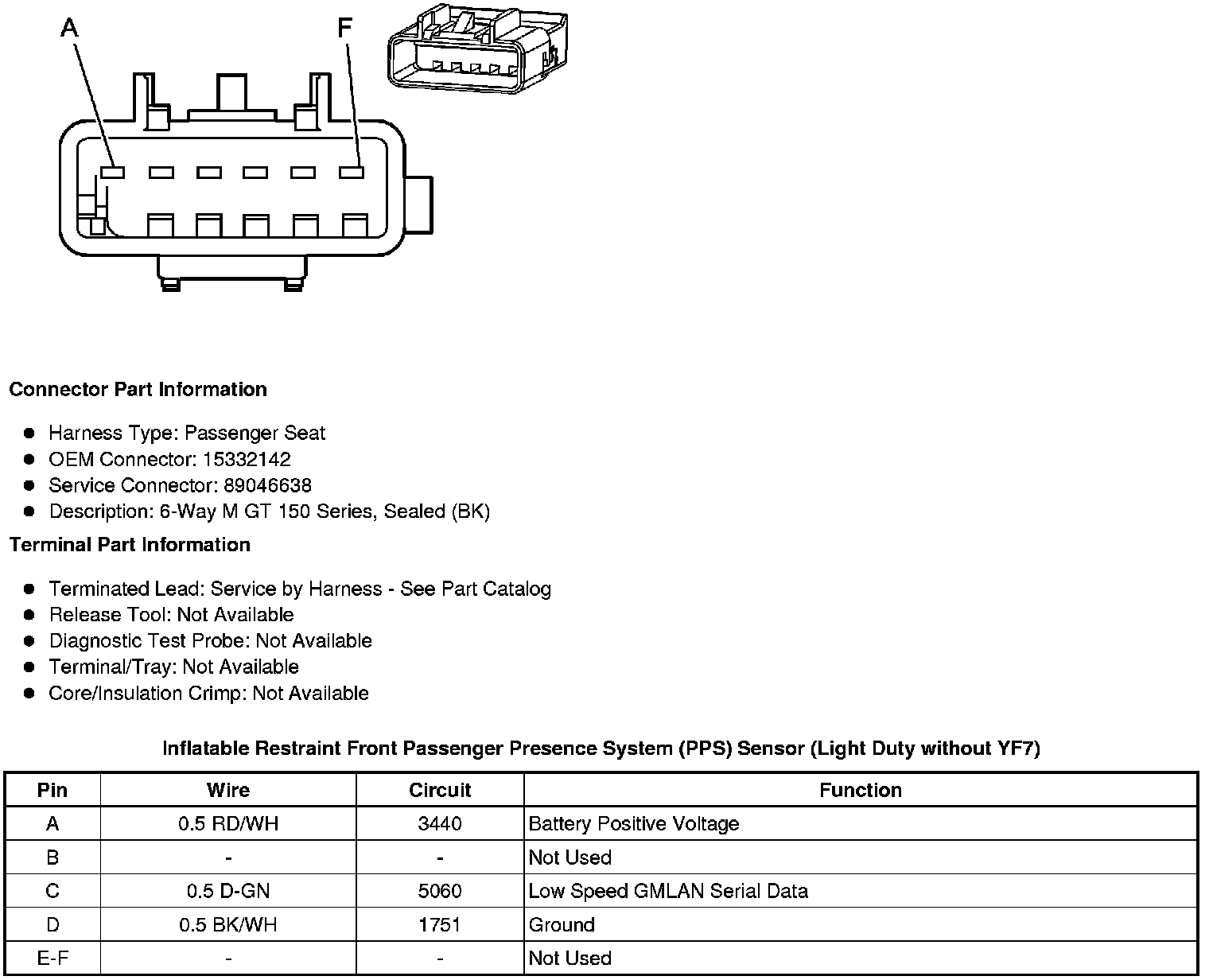

Inflatable Restraint Front Passenger Presence System (PPS) Sensor (Light Duty without YF7)

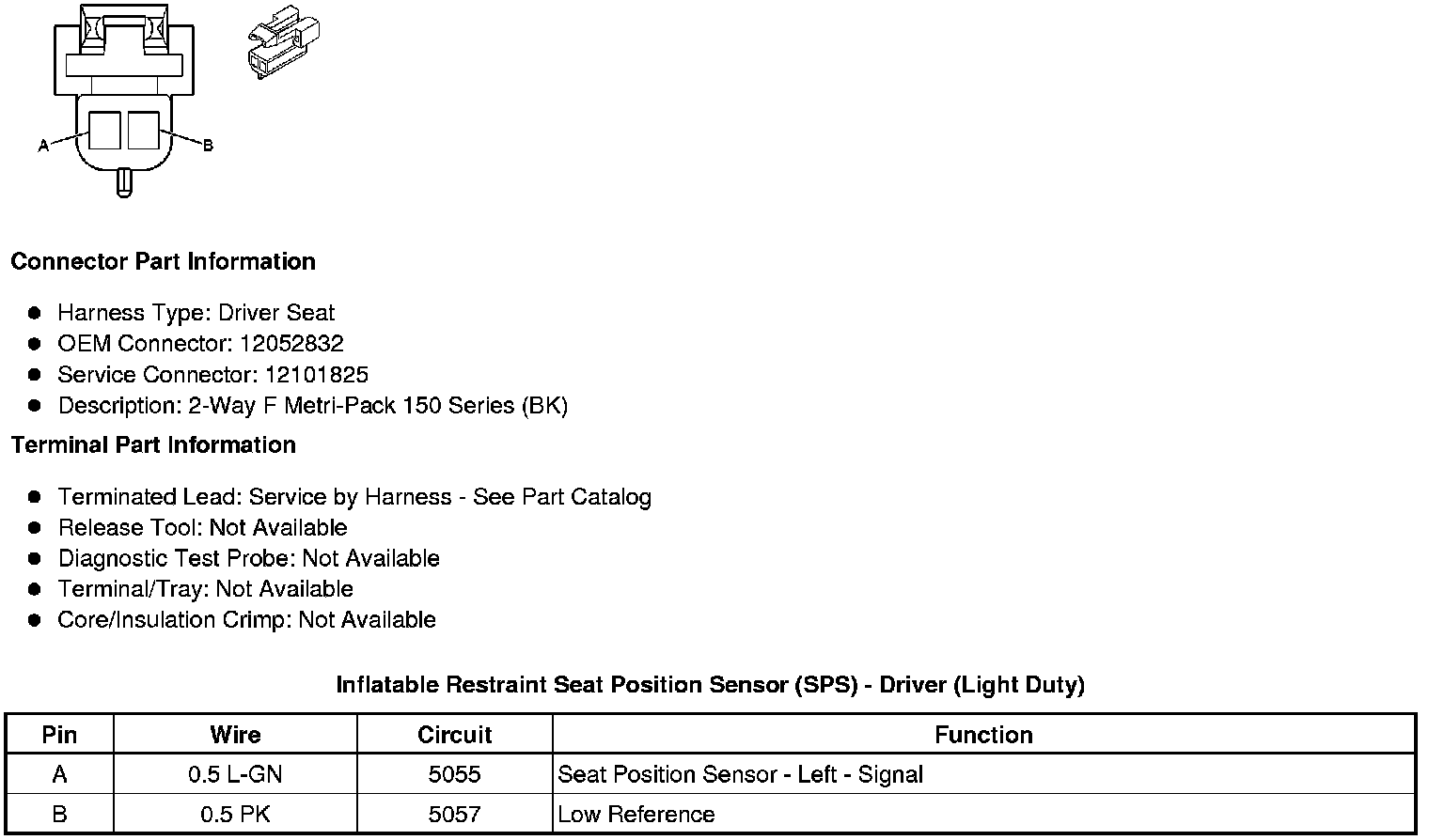

Inflatable Restraint Seat Position Sensor (SPS) - Driver (Light Duty)

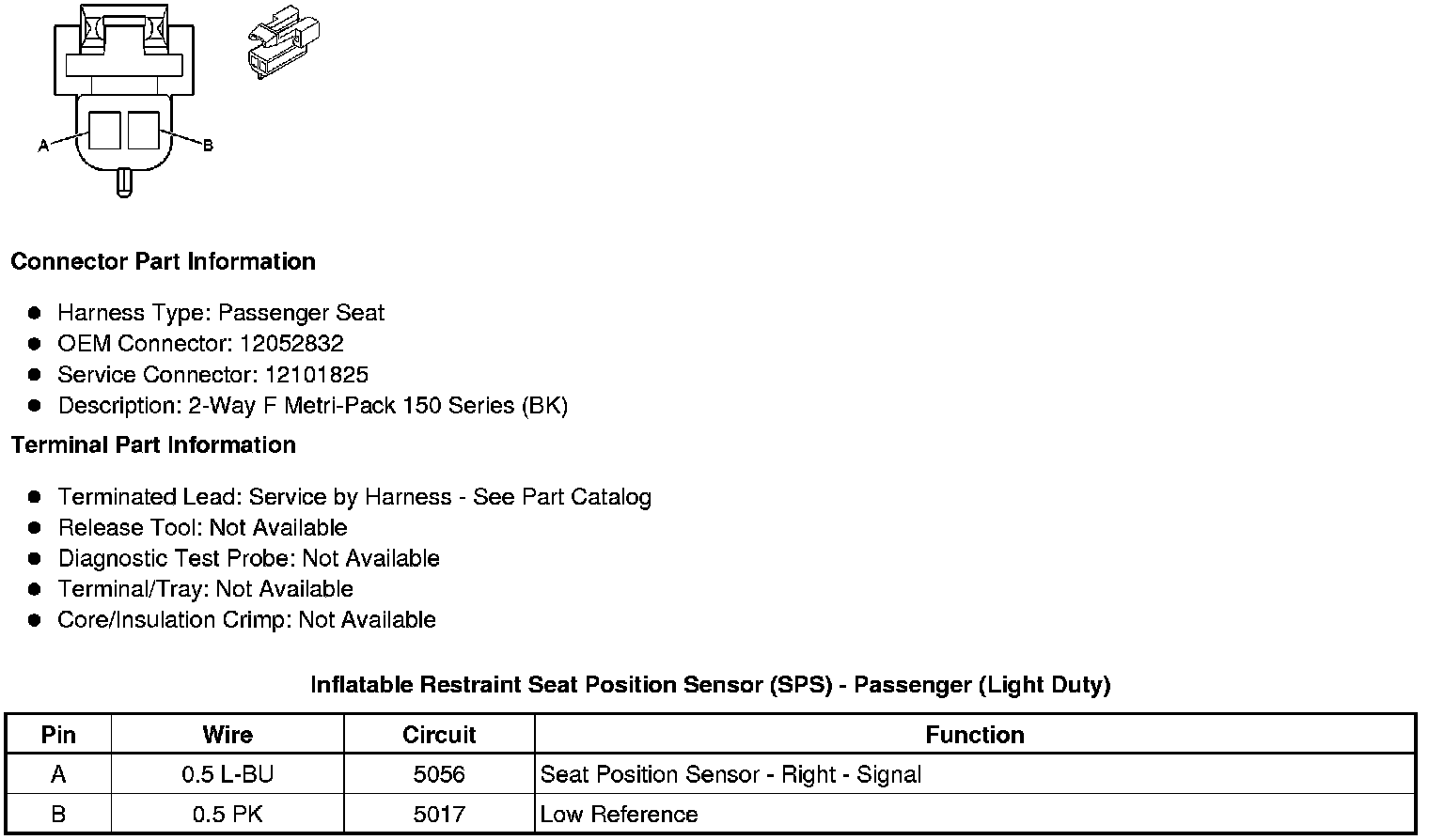

Inflatable Restraint Seat Position Sensor (SPS) - Passenger (Light Duty)
